Link版本 快速使用说明

欢迎使用WitUnit网桥固件。

WitUnit Link版本针对网桥而优化了配置项和功能，以方便非专业人士使用。

WitUnit Link版本可使用按键一键建立连接，省去了登录设备网页的繁琐操作。

先取出两个需要配对的设备，确保设备无配置（即为出厂配置）。

如设备已经有配置，可按下面的方法恢复出厂设置：

1. 设备断电后，按住Reset（复位）按键；
2. 给设备上电，系统灯将闪烁；
3. 当系统灯停止闪烁时，松开Reset按键一秒，再次按住Reset按键。
4. 当系统灯再次闪烁二次时，恢复出厂配置操作已完成。

下面进行配对操作：

1. 先将两个设备上电。
2. 当系统灯变为快闪断（1.8秒亮，0.2秒灭）后，表示系统正在加载配置。
3. 等待系统灯变为闪断（4.8秒亮，0.2秒灭）后，表示系统已经启动完成。
4. 找一个设备作为主设备，先短按（1-5秒）一下配对按键，系统灯（或配对灯）将变为慢闪（2秒亮，1秒灭）。
5. 另外一个设备作为从设备，按住配对按键10秒以上，等待系统灯（或配对灯）也变为慢闪（2秒亮，1秒灭）。
6. 配对完成后，从设备的信号强度指示灯将点亮，系统灯（或配对灯）将长亮30秒。
7. 完成上述操作后，主设备和从设备的配置都将自动保存，下次上电时即可自动连接。

说明：可能配对很快完成，未观察到从设备的灯慢闪状态，从设备信号强度指示灯点亮时，也可以松开配对按键。

当需要多个从设备连接同一个主设备时，也可以使用按键配对的方法。

1. 先按上面步骤完成两个设备的配对。
2. 拿出需要配对的另一个设备，重复上面的配对步骤。
3. 主设备进行多次配对时，可以不用断电，每次按一下配对按键即可。

这里将介绍配对过程中发生的详细内容，如具备一定的专业知识，可以了解原理。

上电按住复位按键：上电时按住设备复位按键，系统灯由闪烁变为长亮（检测到网线）或长灭（未检测到网线）后，设备将进入恢复系统，此系统可以通过有线网口的Web访问。

在恢复系统中恢复出厂配置：进入恢复系统后，按住复位按键3秒以上，设备将擦除当前配置，恢复到出厂配置，操作完成后，将闪烁系统灯并重启设备。为了区分长按复位按键进入恢复系统的动作，这里需要先松开一次复位按键，再按下才擦除配置。恢复出厂配置后，设备会重启，将再次进入检测是否长按复位键并进行恢复系统的逻辑中，所以，在此之前您应该松开复位键，或进入恢复系统后，重新上电即可。

短按配对按键：当设备是出厂配置时，短按配对按键将自动使用设备MAC生成一个新的SSID名，并生成一个高强度的加密密钥，然后在无线信道中公告等待配对信息。当设备已存在加密的SSID，配对将使用当前配置，并在无线信道中公告等待配对信息。如果设备中当前仅存在一个终端接口，而不存在AP接口，短按配对按键后，将使用该接口查找无线信道中公告的配对信息。注意：为了防止误按按键，短按需1秒以上才生效。

长按配对按键：长按配对按键需10秒以上才会生效。长按配对按键后，设备将会切换到终端模式，建立一个终端的无线接口，然后使用该接口查找无线信道中公告的配对信息。所以，长按配对按键后，必须进行恢复出厂配置操作，才能恢复到AP模式。

配对完成：配对完成后，从设备会由连接状态，再次变为未连接状态，然后再变为连接状态（通过信号强度指示灯判断）。这里因为，配对完成后，从设备会测试一下连接，正确后，将保存配置，将重新生效新保存的配置。

信号强度指示灯：信号强度指示灯根据硬件设备不同，一般会有3-4个指示灯。分别是：

• 连接指示灯：当有连接时，该灯点亮。设备为从设备时，接入主设备后该灯将点亮。
• 弱信号强度灯：当从设备与主设备的信号强度大于-85时，点亮该灯。一般3个指示灯的设备无该灯。
• 中信号强度灯：当从设备与主设备的信号强度大于-70时，点亮该灯。
• 强信号强度灯：当从设备与主设备的信号强度大于-55时，点亮该灯。当设备为主设备时，该灯闪烁（1.6秒亮，0.4秒灭）。

设备的默认IP地址为192.168.1.20。管理设备前，需要将电脑或手机配置为相同网段的固定IP地址。

可将电脑与设备通过网线连接，或者等待设备启动后连接设备的无线。

将设备上电，等待系统灯变为闪断（4.7秒亮，0.3秒灭）后，即可通过电脑的浏览器登录http://192.168.1.20来管理设备。

建议使用Chrome、FireFox、IE11、Edge浏览器管理设备。用低版本的的IE存在兼容性问题。

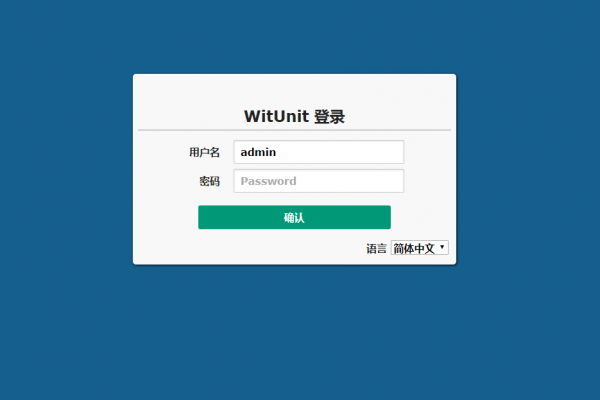

设备的登录网页如下。

出厂默认的用户名为admin，密码输入任意字符即可。

在密码未设置时，每次登录将出现提示密码修改界面。修改后将不再弹出该界面。

登录管理网页后，选择“设备向导”→“接入点”菜单。

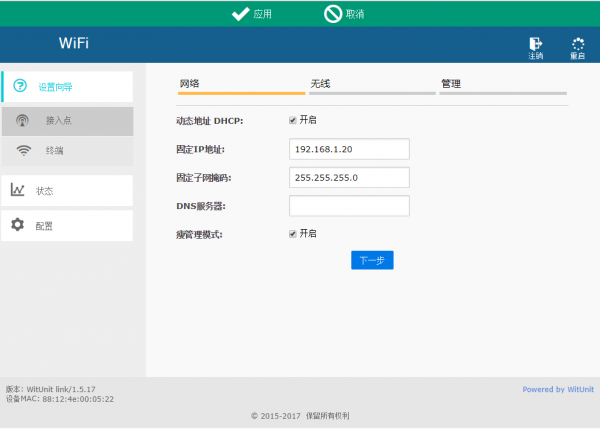

在“网络”子菜单中，可以配置设备的IP地址。

WitUnit Link版本支持同时配置静态IP和DHCP获取地址，但要注意静态IP与DHCP分配的IP地址段不要冲突。

打开“动态地址 DHCP”后，可以使用“瘦管理模式”通过DHCP服务器获取到管理服务器IP，并自动连接管理服务器。

该页配置完成后，可点击“下一步”。

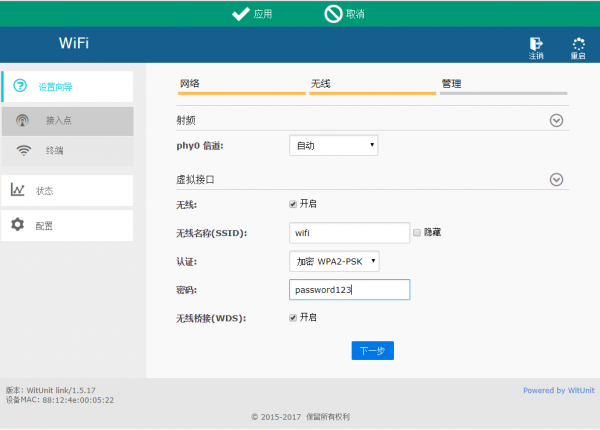

在“无线”子菜单中，可以配置无线的参数。

对于网桥应用，需要打开“无线桥接WDS”功能（默认为开启）。

该页配置完成后，可点击“下一步”。

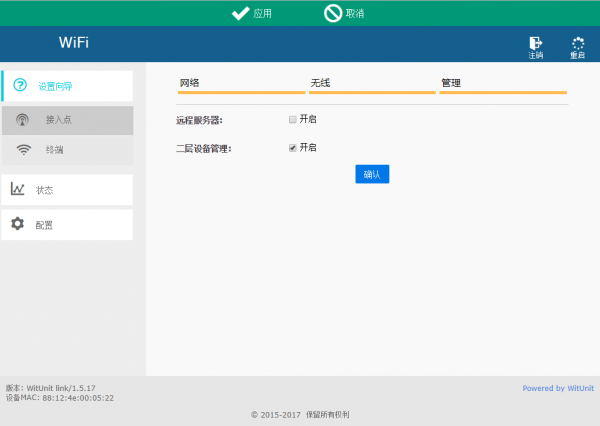

在“管理”子菜单中，可以配置管理用的参数。

建议保持打开“二层设备管理”，该功能将允许使用工具在局域中扫描到并管理设备。

该页配置完成后，可点击“完成”。

注意：如更改了设备IP地址，需要手动在浏览器上输入新地址。如果新地址与电脑不在同一个IP地址段，还需要先更改电脑的IP地址。

登录管理网页后，选择“设备向导”→“终端”菜单。

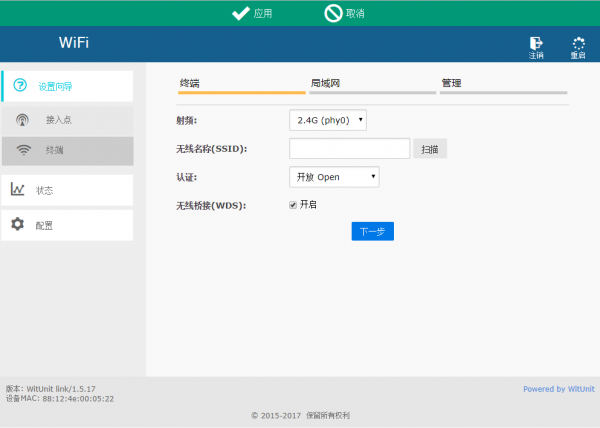

“射频”选项可以选择要使用无线模块。

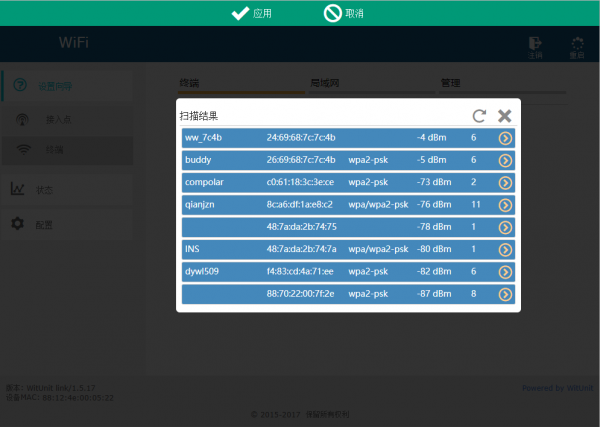

点击“扫描”按钮，可以使用当前无线模块扫描信道，查找周围的AP设备。

如果您要连接的AP在“扫描”结果中，可以点击右侧的箭头，该AP的信息将填入对应的输入条中。

如果您要连接的AP不在“扫描”结果中，可以点击弹出框右上方的刷新按钮重新扫描。

您也可以不使用“扫描”按钮，手动填写AP信息到输入框。

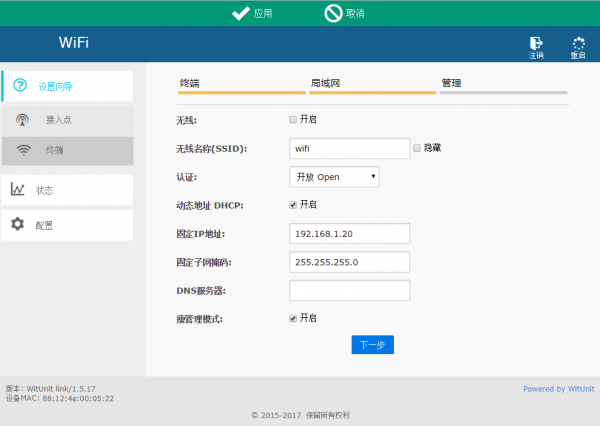

在“局域网”子菜单中，可以配置设备的IP地址和无线参数。

WitUnit Link版本支持同时配置静态IP和DHCP获取地址，但要注意静态IP与DHCP分配的IP地址段不要冲突。

打开“动态地址 DHCP”后，可以使用“瘦管理模式”通过DHCP服务器获取到管理服务器IP，并自动连接管理服务器。

可以选择“打开”一个AP接口，使设备可以接收连接的AP的数据再发射，但该方式过多占用信道。

该页配置完成后，可点击“下一步”。

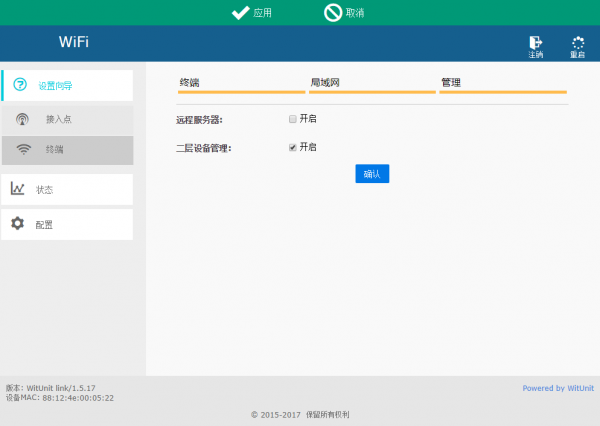

在“管理”子菜单中，可以配置管理用的参数。

建议保持打开“二层设备管理”，该功能将允许使用工具在局域中扫描到并管理设备。

该页配置完成后，可点击“完成”。

注意：如更改了设备IP地址，需要手动在浏览器上输入新地址。如果新地址与电脑不在同一个IP地址段，还需要先更改电脑的IP地址。

当连接完成后，可以在两个状态页面查看设备的运行状态。
